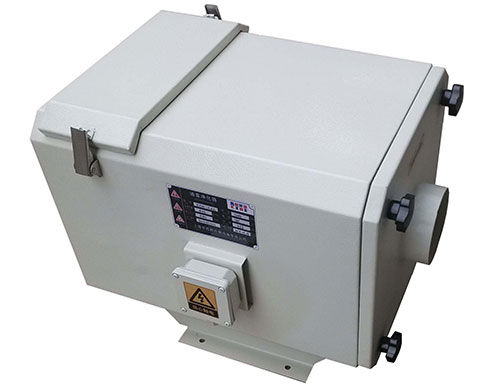

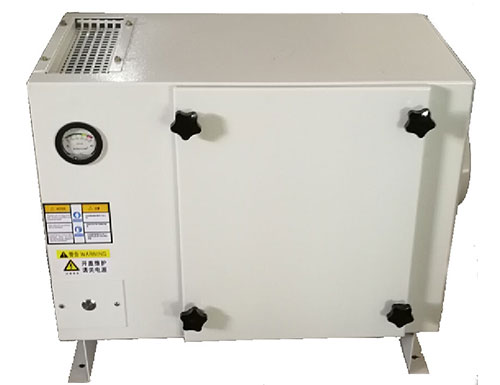

機械式油霧收集器

機械式油霧收集器是一種單機式、小型的機床油霧凈化器，采用密折式金屬過濾模塊及聚酯拒油型過濾模塊過濾凈化，廣泛適用于CNC數控車床、CNC綜合銑床、CNC鉆床、CNC綜合加工中心、插齒機床、磨床、鋸床、線切割、切削中心等高精度機床設備加工產生的水溶性乳化液、切削液油霧的收集凈化。

產品特性

?箱型機體，外形美觀，與車床外形結構相協調
?采用多種過濾模塊，通過水洗可重復使用，維護成本低
?結構緊湊、體積小、重量輕、運轉平穩，可直接安裝于機床框架上
?配置環保離心風機，流量壓力性能曲線平穩，振動小、噪音低、耗電省
?過濾效率高，5μm油霧顆粒凈化效率可達99%以上，滿足直接排放
?整體表面經過特殊處理，在惡劣的環境中正常工作，使用壽命長
?機體表面常用顏色為乳白色，可根據要求定制其他顏色

工作原理

油霧廢氣通過軟管進入油霧收集器后，首先進入預分離器，較大的油霧顆粒在重力作用下掉入集油槽；油霧廢氣流入多層交織疊加的過濾模塊，大部分小顆粒油霧被阻留在濾網上，并聚集成大顆粒液滴流入集油槽；殘余油霧顆粒經高效過濾模塊過濾去除，凈化后的清潔空氣直接排入車間。

技術規格

注：封閉式機床選型按內腔體積1m3需300m3/h計算，并以此類推；其它情況請咨詢本公司。

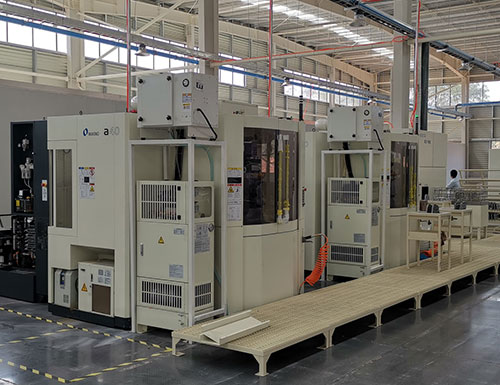

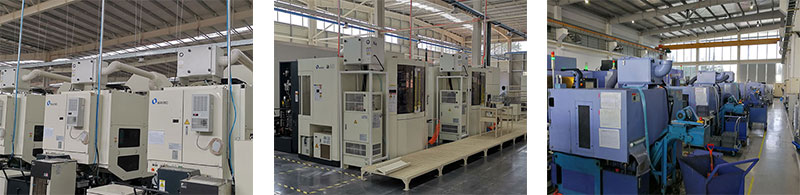

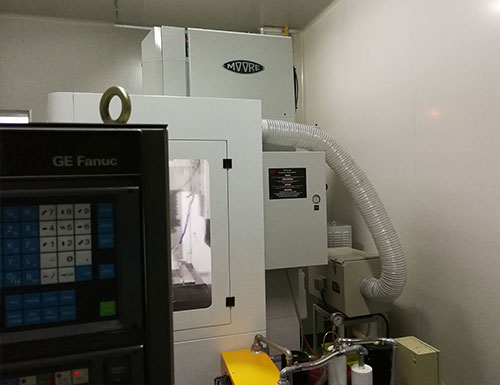

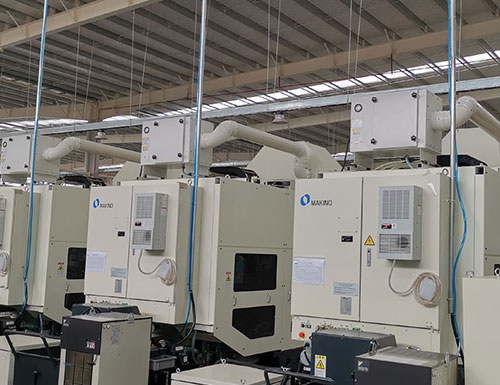

應用圖例
